GL Double Diaframma Servo Coupling

Dettalji tal-Prodott

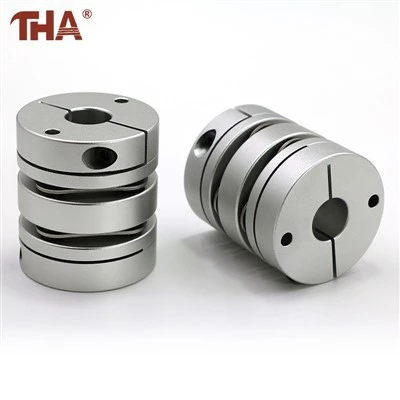

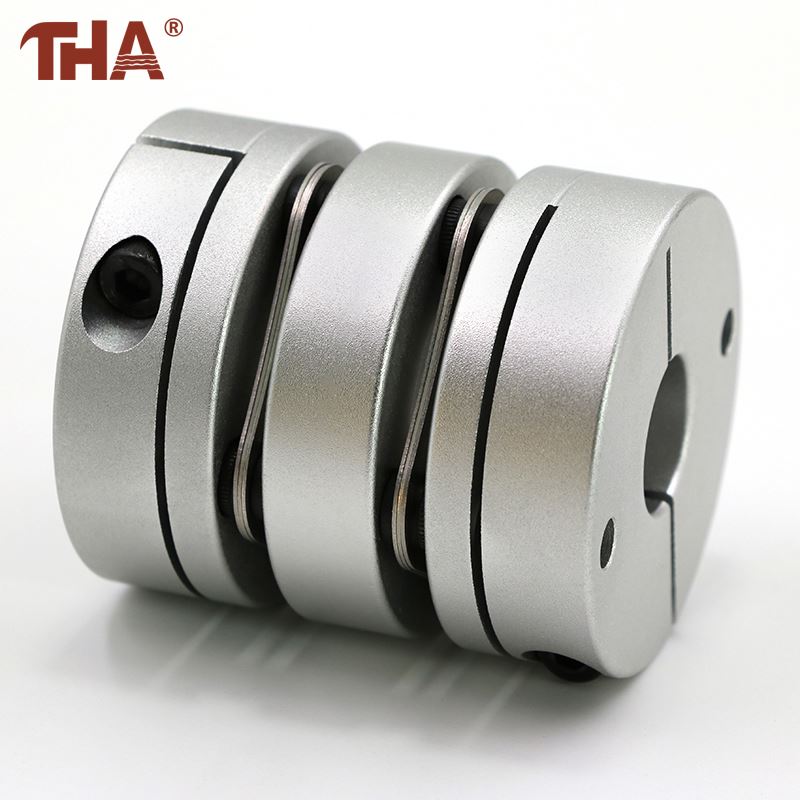

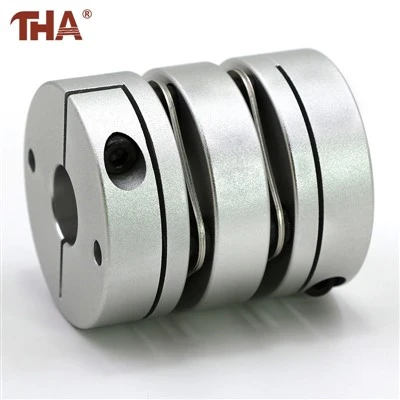

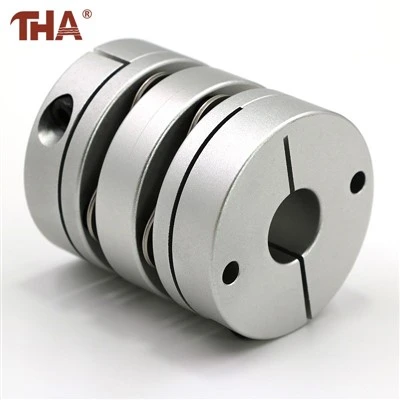

Akkoppjar GL għandu żewġ ċentri tal-ikklampjar, żewġ sezzjonijiet tad-dijaframma flessibbli u spacer ċentrali. Iż-żewġ ċentri huma manifatturati minn liga tal-aluminju ta'-saħħa għolja. L-elementi flessibbli huma azzar tar-rebbiegħa SUS304, għalhekk l-assemblaġġ jaħdem mingħajr inserzjoni ta 'elastomer jew lubrikazzjoni ta' rutina.



Meta x-xaftijiet konnessi jiċċaqilqu ftit barra mill-pożizzjoni, id-dijaframmi flex minflok ma jippermettu li ċ-ċentri jiżżerżqu. Il-konċessjoni angolari elenkata hija ta '1.5 gradi, filwaqt li l-eċċentriċità permessa u l-moviment axjali jiddependu fuq id-daqs tal-igganċjar. Dawn il-valuri huma limiti ta' installazzjoni aktar milli miri operattivi rakkomandati; allinjament eqreb tax-xaft ipoġġi inqas stress ċikliku fuq id-dijaframmi.



Iċ-ċentri tal-istil tal-morsa-jaqbad ix-xaftijiet mingħajr ma tuża ċavetta li tisporġi jew kamin tas-sett mal-wiċċ tax-xaft. Kull toqba xorta trid taqbel max-xaft tagħha b'mod korrett, u l-viti tal-irbit għandhom ikunu ssikkati għat-torque murija għall-mudell magħżul.



Deskrizzjoni tal-Prodott

GL hija l-kontroparti ta'-dijaframma doppja għas-serje iqsar ta' dijaframma-waħda GS. Id-dijaframma żejda u s-sezzjoni taċ-ċentru jagħtu lid-disinn GL libertà akbar biex jakkomoda offset parallel, iżda jżidu wkoll it-tul ġenerali tiegħu.



Għaxar daqsijiet tal-qafas huma disponibbli, li jibdew b'GL19 × 27 b'torque nominali ta '1 N·m u jestendu għal GL82 × 98 f'100 N·m. Il-veloċità massima tal-katalogu hija 10,000 rpm għal daqsijiet permezz ta 'GL56 × 64, 9,000 rpm għal GL68 × 75 u 8,000 rpm għal GL82 × 98.



Agħżel l-akkoppjar billi tiċċekkja ż-żewġ dijametri tax-xaft l-ewwel, imbagħad it-torque nominali, il-veloċità massima u l-ispostament permess. L-output tal-mutur waħdu mhuwiex biżżejjed għall-għażla minħabba li l-aċċelerazzjoni, il-frekwenza tar-rivers u l-inerzja tat-tagħbija jistgħu jgħollu l-ogħla torque 'l fuq mill-klassifikazzjoni kontinwa tal-mutur.



Informazzjoni dwar il-Prodott

Mudell	Daqs D × L mm	Torque Rated N·m	Eċċentriċità mm	Devjazzjoni Assjali mm	Veloċità Massima rpm	Piż g
GL19×27	19 × 27	1	0.12	±0.18	10000	14.6
GL26×35	26 × 35	1.5	0.15	±0.30	10000	37
GL32×41	32 × 41	2	0.17	±0.36	10000	67
GL34×45	34 × 45	3	0.17	±0.36	10000	77
GL39×50	39 × 50	6	0.22	±0.45	10000	118
GL44×50	44 × 50	9	0.22	±0.54	10000	144
GL50×63	50 × 63	18	0.10	±0.54	10000	235
GL56×64	56 × 64	25	0.27	±0.72	10000	318
GL68×75	68 × 75	60	0.31	±0.80	9000	492
GL82×98	82 × 98	100	0.55	±0.80	8000	1013

Il-mudelli kollha għandhom deflessjoni angolari permissibbli ta '1.5 gradi. Iż-żewġ toqob tal-hub jistgħu jintgħażlu separatament biex jaqblu max-xaft tal-mutur u x-xaft misjuq. Jekk jogħġbok ipprovdi ż-żewġ dijametri tax-xaft meta titlob kwotazzjoni.





FAQ

Kif tvarja s-serje GL mis-serje GS?
GL juża żewġ sezzjonijiet tad-dijaframma bi spacer bejniethom. GS juża sezzjoni tad-dijaframma waħda u għandu korp ġenerali iqsar.

Jistgħu jintużaw daqsijiet tat-toqba differenti fuq iż-żewġ ċentri?
Iva. It-toqob tal--ġenb tal-mutur u tal-ġnub misjuq-jistgħu jintgħażlu separatament mill-għażliet tat-toqba disponibbli għal dak id-daqs tal-qafas.

L-akkoppjar għandu bżonn lubrikazzjoni?
L-ebda lubrikazzjoni ta 'rutina hija meħtieġa minħabba li t-torque jiġi trażmess permezz ta' ċentri tal-metall u dijaframmi tal-istainless steel.

Jista' l-akkoppjar jikkoreġi l-allinjament ħażin tax-xaft?
Jista' jakkomoda biss id-devjazzjonijiet limitati ddikjarati fit-tabella. Ix-xaftijiet għandhom xorta jkunu allinjati mill-qrib kemm jista 'jkun qabel l-operazzjoni.

Huma disponibbli bidliet fit-toqba jew fl-immuntar ibbażati fuq it-tpinġija-?
Aħna nibnu għal tpinġijiet tal-klijenti taħt OEM/ODM, u naċċettaw ordnijiet żgħar daqs biċċa waħda għal daqsijiet standard.



Dwarna

Lishui Guangyuan Industry & Trade Co Ltd tforni igganċjar u komponenti ta' moviment lineari- għal sistemi servo, makkinarju ta' awtomazzjoni u tagħmir tad-dwana. Il-kombinazzjonijiet tat-toqob u d-dimensjonijiet tal-qafas jistgħu jiġu ċċekkjati mal-mutur u t-tpinġijiet tax-xaft misjuqa- qabel ma titqiegħed ordni.
