SCS Aluminum Shaft Carriage



Deskrizzjoni Teknika

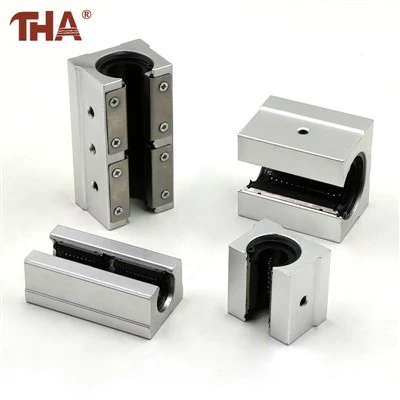

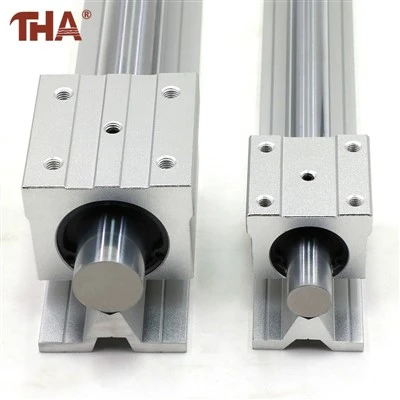

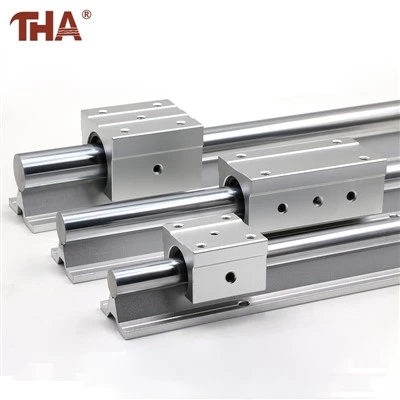

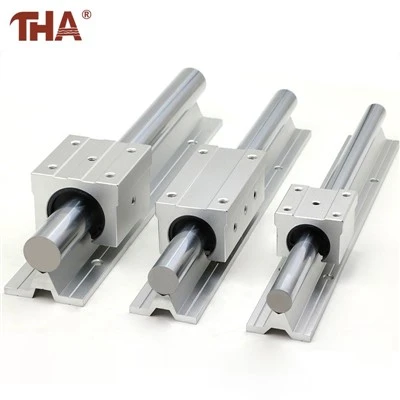

Fiċ-ċentru tal-karru hemm bushing tal-ballun daqs ix-xaft. Korp tal-aluminju jdawwar il-bearing u jipprovdi wiċċ ta 'fuq ċatt biex jitwaħħal il-komponent li jiċċaqlaq. Dan jevita l-ħtieġa li jiġi manifatturat akkomodazzjoni tal-bearing separata.



Il-blokk jivvjaġġa direttament fuq xaft tond lixx. Ma jinkludix ix-xaft, u mhuwiex iddisinjat għal binarji tal-profil bħal HGH jew HGW. Lanqas m'għandux jiġi konfuż ma 'blokka SBR: il-bearing SCS huwa magħluq madwar ix-xaft, filwaqt li blokka SBR għandha ftuħ li jnaddaf l-appoġġ taħt il-binarju tiegħu.



Agħżel il-ġarr skond id-dijametru tax-xaft l-ewwel. Wara dan, qabbel il-wisa ', l-għoli u l-pożizzjonijiet tat-toqba tal-muntaġġ-mal-ispazju disponibbli fil-magna. Il-paġna tkopri daqsijiet tat-toqba minn 8 mm sa 60 mm, inkluż l-eżempju SCS12UU.



Blokk li jħossu ssikkat wara l-installazzjoni spiss ikun affettwat minn allinjament ħażin tax-xaft aktar milli mid-daqs tal-bearing innifsu. Issettja xaftijiet paralleli mill-istess wiċċ ta 'referenza u issikka l-karru biss wara li jkun jista' jimxi permezz tal-puplesija meħtieġa mingħajr ma jorbot.



Aħna naċċettaw ordnijiet żgħar daqs biċċa waħda għal daqsijiet standard. Jekk jogħġbok ikkuntattjana għall-ħin tal-kunsinna abbażi tal-kwantità tal-ordni.

Tabella ta' Speċifikazzjoni

Oġġett tal-Ordni	Informazzjoni tal-Paġna
Komponent	Karru tax-xaft li jinsab fl-aluminju
Serje	SCS
Eżempju	SCS12UU
Djar	Aluminju
Bearing Intern	Boxxla tal-ballun tal-azzar tal-bearing
Stil tax-xaft	Xaft lineari ċilindriku lixx
Dijametri tax-Xaft Disponibbli	8 mm 12 mm 13 mm 16 mm 20 mm 25 mm 30 mm 35 mm 40 mm 50 mm 60 mm
Formola tal-Bearing	Magħluq
Parti Immuntata	Detentur tas-sensor tal-apparat tal-pjanċa jew ġarr tal-magni
Dettalji tal-Ordni Meħtieġa	Kwantità tad-dijametru tax-xaft u dimensjonijiet tad-djar
Ordnijiet mhux standard	Prodott separatament minn tpinġija fornuta









FAQ

Q: Liema kejl għandi niċċekkja l-ewwel?
A: Ibda bid-dijametru tax-xaft. Id-daqs SCS nominali għandu jikkorrispondi għal dak id-dijametru qabel ma jiġu kkunsidrati d-dimensjonijiet tal-housing.

Q: Għaliex il-blokka hija diffiċli biex tiċċaqlaq wara l-immuntar?
A: Iċċekkja jekk ix-xaft huwiex dritta u jekk ix-xaftijiet imqabbda humiex paralleli. L-issikkar ta 'karru fuq xaftijiet mhux allinjati jista' jagħmel bearing ta 'daqs korrett iħossu ssikkat.

Q: xaft gwida huwa fornut awtomatikament?
A: Le. Ittratta l-blokka u x-xaft bħala oġġetti separati sakemm it-tnejn ma jkunux elenkati fil-kwotazzjoni.

Q: Dan huwa isem ieħor għal blokk SBR?
A: Le Iż-żewġ prodotti jużaw xaftijiet tondi, iżda l-effett SCS jdawru x-xaft kompletament. Blokk SBR għandu naħa ta 'taħt miftuħa għall-ikklerjar tal-appoġġ tal-ferrovija.

Q: X'għandu jiġi inkluż ma 'inkjesta?
A: Ibgħat id-dijametru tax-xaft, il-kwantità meħtieġa u kwalunkwe restrizzjoni dimensjonali madwar iż-żona tal-immuntar. Inkludi tpinġija meta l-akkomodazzjoni standard ma tistax tintuża.
